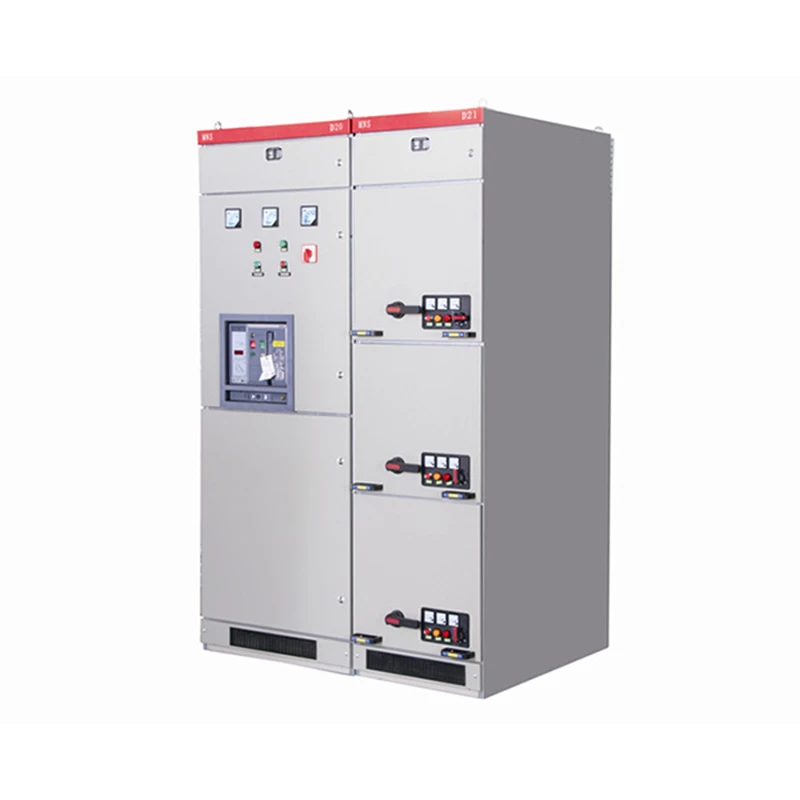

En tant que fournisseur d’appareillage basse tension MNS, je comprends l’importance d’un processus d’installation approprié. Dans ce blog, je vais vous guider à travers les étapes d'installation de l'appareillage basse tension MNS, en partageant des informations basées sur notre expérience dans le domaine.
Préparatifs de pré-installation
Avant de commencer l'installation, il est crucial de procéder à une évaluation complète du site. Vérifiez l'emplacement d'installation pour vous assurer qu'il répond aux exigences de l'appareillage basse tension MNS. La zone doit être sèche, bien ventilée et avoir une fondation stable. Le sol doit pouvoir supporter le poids de l'appareillage. Par exemple, si l'appareillage est grand et lourd, un sol en béton armé peut être nécessaire.
Mesurez avec précision les dimensions du site d'installation. Assurez-vous qu'il y a suffisamment d'espace autour de l'appareillage pour un accès facile pendant l'exploitation, la maintenance et l'expansion future. Un dégagement d'au moins 0,8 à 1 mètre de tous les côtés est généralement recommandé.
Inspectez les composants de l’appareillage à leur arrivée. Vérifiez tout dommage visible pendant le transport. Assurez-vous que toutes les pièces, telles que les disjoncteurs, les contacteurs et les jeux de barres, sont présentes et en bon état. Reportez-vous au manuel du produit fourni avec leAppareillage basse tension MNSpour une liste détaillée des composants.
Étapes d'installation
Étape 1 : Positionnement de l'appareillage de commutation
Déplacez avec précaution les unités de commutation jusqu'au site d'installation à l'aide d'un équipement de levage approprié. Assurez-vous que les unités sont placées dans le bon ordre selon la conception de la disposition. Alignez les unités avec précision pour garantir une connexion correcte des jeux de barres et autres connexions électriques. Utilisez un niveau pour vous assurer que l'appareillage est installé horizontalement, car une installation inégale peut provoquer des contraintes sur les composants internes et affecter leurs performances.
Étape 2 : Installation du jeu de barres
Les jeux de barres constituent l’épine dorsale de l’appareillage, responsables de la distribution de l’énergie électrique. Tout d’abord, nettoyez les surfaces des jeux de barres pour éliminer toute saleté ou oxydation. Appliquez une fine couche de graisse conductrice sur les connexions des jeux de barres pour améliorer la conductivité et prévenir la corrosion. Connectez les jeux de barres selon le schéma électrique fourni. Utilisez des clés dynamométriques appropriées pour serrer les connexions des jeux de barres aux valeurs de couple spécifiées. Un serrage excessif ou insuffisant peut entraîner un mauvais contact électrique et une surchauffe potentielle.
Étape 3 : Installation du disjoncteur et du contacteur
Installez les disjoncteurs et les contacteurs dans leurs compartiments désignés. Assurez-vous qu’ils sont fermement montés et correctement alignés. Connectez les fils électriques aux disjoncteurs et aux contacteurs selon le schéma de câblage. Faites attention à la polarité et à la connexion correcte des bornes. Vérifiez à nouveau les connexions pour vous assurer qu’il n’y a pas de fils desserrés ou de connexions incorrectes.
Étape 4 : Connexion du câble
Connectez les câbles entrants et sortants à l'appareillage. Utilisez des presse-étoupes pour sceller les entrées de câbles et empêcher l'humidité et la poussière de pénétrer dans l'appareillage de commutation. Acheminez soigneusement les câbles et fixez-les pour éviter tout mouvement qui pourrait endommager les câbles ou l'appareillage. Pensez à utiliser des chemins de câbles ou des conduits pour une meilleure gestion des câbles. Lors du raccordement des câbles, assurez-vous que la section transversale du câble est adaptée à la capacité de transport de courant requise.
Étape 5 : Mise à la terre
Une mise à la terre appropriée est essentielle pour la sécurité de l'appareillage et du personnel qui l'utilise. Connectez les barres de mise à la terre de l'appareillage à un système de mise à la terre fiable. Le conducteur de mise à la terre doit avoir une section transversale suffisante pour gérer tout courant de défaut. Vérifiez la résistance de mise à la terre pour vous assurer qu'elle répond aux normes en vigueur.
Vérifications post-installation
Une fois l'installation terminée, effectuez une série de contrôles pour garantir le bon fonctionnement de l'appareillage basse tension MNS.
Vérifications électriques
Utilisez un multimètre pour mesurer la tension à différents points de l'appareillage afin de garantir que l'alimentation électrique est stable et dans la plage spécifiée. Vérifiez la continuité des connexions électriques en mesurant la résistance entre les différentes bornes. Toute valeur de résistance anormale peut indiquer une connexion desserrée ou défectueuse.
Vérifications fonctionnelles
Testez les disjoncteurs et les contacteurs en les actionnant manuellement. Vérifiez s'ils se déclenchent et se ferment correctement. Vérifier le fonctionnement des relais de protection en simulant des conditions de défaut. Assurez-vous que les fonctions de protection fonctionnent comme prévu et peuvent protéger efficacement le système électrique contre les surintensités, les courts-circuits et autres défauts.
Contrôles de sécurité
Inspectez les dispositifs de sécurité de l'appareillage de commutation, tels que les verrouillages de porte et les capots de protection. S'assurer de leur bon fonctionnement et assurer une protection adéquate aux opérateurs. Vérifiez l'étiquetage sur l'appareillage de commutation pour vous assurer que tous les composants sont clairement marqués pour une identification facile.
Produits associés et leur rôle dans le système
En plus de l'appareillage basse tension MNS, il existe d'autres produits connexes qui peuvent améliorer les performances et la fonctionnalité du système électrique. Un de ces produits est lePanneau de correction du facteur de puissance. Les panneaux de correction du facteur de puissance contribuent à améliorer le facteur de puissance du système électrique, en réduisant la consommation d'énergie et en améliorant l'efficacité de l'équipement électrique. En installant un panneau de correction du facteur de puissance en conjonction avec l'appareillage basse tension MNS, vous pouvez optimiser le fonctionnement de votre système électrique et économiser sur les coûts énergétiques.
Un autre produit important est leBoîte de dérivation de câble. Les boîtes de dérivation de câbles sont utilisées pour distribuer l'alimentation d'un câble principal à plusieurs câbles secondaires. Ils offrent un moyen pratique et sûr de connecter et de gérer les câbles dans un système électrique basse tension. Lorsqu'elles sont utilisées avec l'appareillage basse tension MNS, les boîtes de dérivation de câbles peuvent contribuer à simplifier la disposition des câbles et à améliorer la fiabilité du système électrique.
Conclusion
L'installation d'un appareillage basse tension MNS nécessite une planification minutieuse, une exécution appropriée et des contrôles post-installation approfondis. En suivant les étapes décrites dans ce blog, vous pouvez garantir une installation réussie et un fonctionnement fiable de l'appareillage. Si vous envisagez d'acheter un appareillage basse tension MNS ou tout produit connexe, nous sommes là pour vous aider. Notre équipe d’experts peut vous fournir une assistance technique détaillée et des conseils tout au long du processus d’installation. Contactez-nous pour discuter de vos besoins spécifiques et commencer à optimiser votre système électrique dès aujourd’hui.
Références
- Normes et directives d'installation électrique
- Manuels de produit de l'appareillage de commutation basse tension MNS, du panneau de correction du facteur de puissance et du boîtier de dérivation de câble
